立方氮化硼磨料在燒結CBN刀具時的工藝方法

立方氮化硼（Cubic Boron Nitride，簡稱CBN）是一種人工合成的超硬材料，其硬度僅次于金剛石，廣泛應用于切削工具領域。在燒結CBN刀具的過程中，立方氮化硼磨料的使用至關重要。本文將簡要介紹立方氮化硼磨料在燒結CBN刀具時的工藝方法。

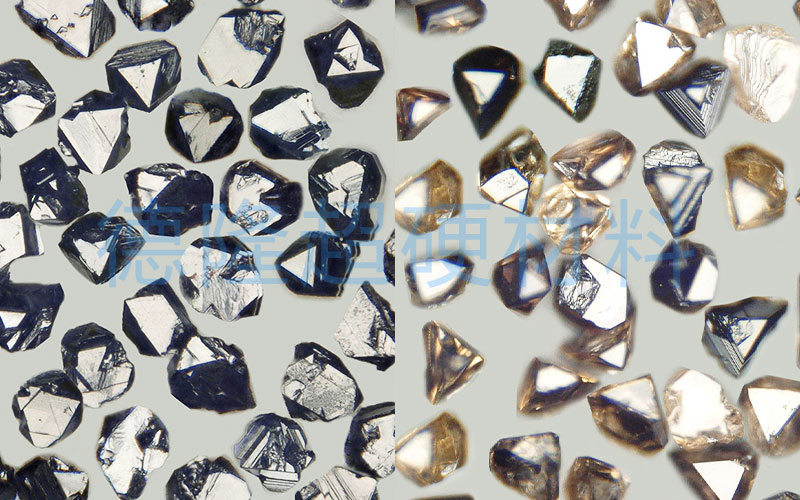

一、原材料的準備與凈化處理

立方氮化硼微粉中常常含有葉蠟石、石墨、金屬雜質等，這些雜質對燒結過程不利。因此，在燒結前需要對原材料進行凈化處理。凈化處理方法包括使用NaOH處理CBN微粉以去除葉蠟石和HBN，煮高氯酸去除石墨，用HCl在電熱板上煮沸除去金屬，并用蒸餾水洗至中性。結合劑材料如Co、Ni、Al等也需進行氫還原處理。

二、結合劑的選擇與配比

CBN刀具的結合劑種類多樣，主要包括金屬結合劑、陶瓷結合劑和金屬陶瓷結合劑。金屬結合劑如Ti、Co、Ni等在高溫下易軟化，影響刀具壽命；陶瓷結合劑如Al2O3耐高溫但沖擊韌性差；金屬陶瓷結合劑則結合了兩者的優點。結合劑的加入量需充足但不能過多，實驗結果表明，當平均自由程為0.8～1.2μm時，聚晶磨耗比值最高，此時結合劑摻入量為10%～15%（質量比）。

三、CBN粒度及粒度配比的確定

CBN粒度及粒度配比的確定對刀具性能有重要影響。根據加工精度和表面質量要求，切削工具用的CBN粒度大約分為粗粒度（20～30μm）、中粒度（3～10μm）和細粒度（2μm以下）。粗粒度制成的刀具耐磨性、抗沖擊性較高，但難以滿足高精度要求；細粒度則適用于精加工和超精加工。

四、燒結過程

燒結是CBN刀具制作的關鍵步驟。將CBN微粉和結合劑按一定配比混合均勻后，填充入模具中，然后在高溫高壓條件下進行燒結。燒結溫度通常在1400～1500℃，壓力在5GPa或更高。燒結過程中，CBN微粉與結合劑發生化學反應，形成堅硬的燒結體。

五、刀具胚體的制備

燒結完成后，得到的是CBN刀具的胚體。胚體需要經過切割、精磨等工序，最終制成可使用的刀具。切割通常使用電火花線切割技術，將燒結體坯料切割成所需形狀。

六、刃磨與檢驗

制成的CBN刀具胚體需要刃磨才能用于切削。刃磨過程包括粗磨、精磨和研磨工序，以獲得正確的幾何形狀和表面粗糙度。刃磨后的刀具需要進行嚴格檢驗，包括硬度、精度、強度等物理性能的檢測，以及高倍電子顯微鏡檢查每個刀片的表面和刃口處理精度。
